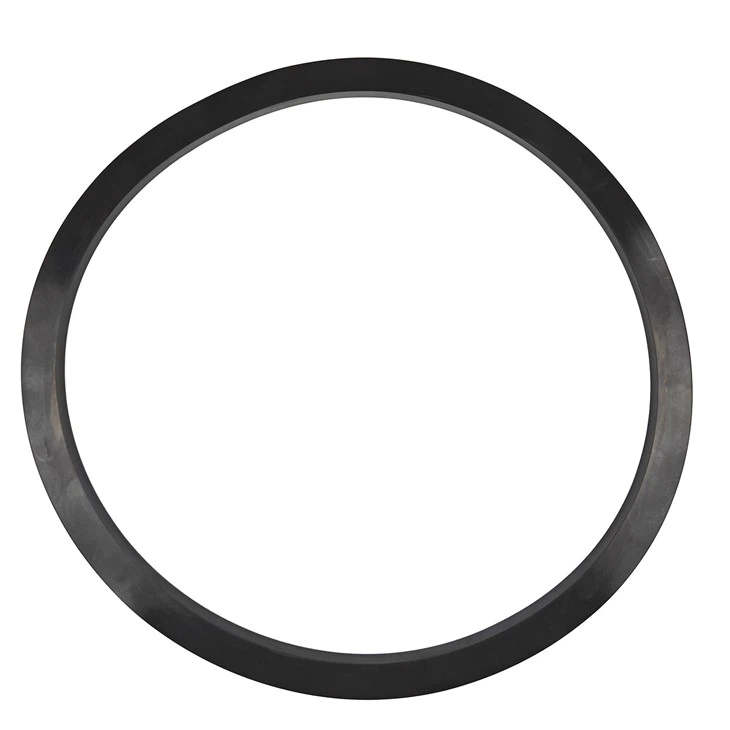

Roterende as V-Ringafdichtingen – extreem dynamische lagerbescherming

Traditionele radiale oliekeerringen werken in omgevingen die zwaar beladen zijn met water, modder, aanslag en schurend stof en vereisen een primaire externe verdedigingslinie. DeRoterende as V-Ringafdichting(of eenvoudigweg V-Seal) biedt een elegante, geheel- rubberen oplossing. In tegenstelling tot standaard oliekeerringen die radiaal op de as lopen, wordt de V-ring stevig op de roterende as gemonteerd en dicht hij afaxiaaltegen een stilstaand tegenvlak (zoals een lagerhuis of metalen kraag). fungeert als zowel een mechanische gezichtsafdichting als een dynamische "flinger" om vloeibare en vaste verontreinigingen centrifugaal af te werpen.

Xiamen Best Seal produceert premium elastomeerV-Ringafdichtingenontworpen om de levensduur van uw kritische lagers en aandrijfsystemen dramatisch te verlengen. Onze V-ringen zijn volledig vervaardigd uit rubber (zonder metalen versteviging) en bieden een uitstekende elasticiteit, waardoor een aanzienlijke verkeerde uitlijning en slingering van de as wordt verdragen. Vanwege hun unieke centrifugale werking neemt de wrijving af naarmate het toerental toeneemt, waardoor een werking met echte hoge- snelheid en lage- slijtage mogelijk is in landbouwmachines, elektromotoren en zware industriële versnellingsbakken.

✵ ˚: · ✬ De V- standaardprofielen van de V--ring (VA/VS/VL/VE) ✬ · : ˚ ✶

V-Ringen hebben gestandaardiseerde mondiale profielaanduidingen. Onze productie omvat de volledige catalogus van industriële profielen, waardoor directe -vervanging van elke bestaande OEM-behuizingsgeometrie wordt gegarandeerd:

V Ring Rubber Seals Collection

VA-profiel

DE INDUSTRIËLE STANDAARD

Beschikt over een recht rugprofiel. Het is de meest voorkomendeAxiale asafdichting, gebruikt in standaard versnellingsbakken, elektromotoren en algemene aandrijvingen. Geschikt voor standaard asdiameters van 3 mm tot 2000 mm.

VS-profiel

HOEKIG / BREED LICHAAM

Beschikt over een breder, schuin lichaamsontwerp. De bredere voetafdruk zorgt voor maximale zitbetrouwbaarheid op de as. Ideaal voor toepassingen met hoge-snelheden, zoals landbouwassen en zware transportrollen.

VL-profiel

COMPACT / LAGE RUIMTE

Een slanke-V-ring met profiel, ontworpen voor zeer beperkte installatiebreedtes. Wordt vaak ingezet in labyrintafdichtingen of gestapelde configuraties in precisiewerktuigmachines.

VE-profiel

ZWAAR DUTY / GROTE DIAMETER

Ontworpen voor massieve schachten (bijv. walserijen, tunnelbouwmachines). Meestal vervaardigd in specifieke lengtes en ter plaatse verlijmd-zodat ze op vrijwel onbeperkte asafmetingen passen.

Technische materialen voor axiale wrijving

De afdichtlip van aV-Ringwerkt "droog" tegen het metalen tegenvlak en vertrouwt volledig op de inherente gladheid en slijtvastheid van het elastomeer. We compounderen onze rubbers om deze zware omstandigheden te overleven zonder barsten of thermische degradatie:

Primair elastomeer	Temp. Beperken	Operationele kenmerken en toepassingen
NBR (Nitril)	-40 graden tot +100 graden	Het werkpaard van de sector. Uitstekende slijtvastheid en perfect voor algemene water-, stof- en vetafscheiding. Ideaal voor landbouwversnellingsbakken, mijnbouwtransportbanden en standaard elektromotoren.
FKM (Viton®)	-20 graden tot +200 graden	De ultieme hoge- hitte- en chemische kwaliteit. Inzetbaar in agressieve omgevingen zoals staalwalserijen, papierproductie of overal waar synthetische tandwielolie aanwezig is bij hoge temperaturen.
CR (neopreen)	-40 graden tot +100 graden	Uitstekende weerstand tegen ozon, zout water en weersinvloeden. De voorkeurWaterflinger-zegelvoor scheepsschroeven en blootgestelde aandrijfassen buitenshuis.

✵ ˚: · ✬ PRECISIE LIP METRICS ✬ ·: ˚ ✶

Omdat eenV-Ringafdichtingmist een metalen skelet, het hangt volledig af van de "reklimiet" (scharniergeheugen) en de compressie-seteigenschappen van het rubber om zijn afdichting tegen het metalen tegenvlak te behouden gedurende jarenlang gebruik.

◌ Interferentieprecisie:V--ring-ID's zijn kleiner gegoten dan de doelschacht. Onze vulkanisatieprocessen garanderen exacte rekverhoudingen, zodat het lichaam stevig vastgrijpt zonder na verloop van tijd te scheuren.
◌ Conische lipscherpte:De lange, flexibele conische lip moet flitsvrij zijn-. We maken gebruik van cryogene ontbraming om ervoor te zorgen dat de punt een scheermes-dun contactprofiel behoudt, waardoor het koppel dat op de motor wordt uitgeoefend wordt geminimaliseerd.
◌ Compressieset testen:Ruwe partijen ondergaan compressietests van 24 tot 100 uur (ASTM D395) om ervoor te zorgen dat het rubber als een aanhoudende veer fungeert en de axiale kracht behoudt, zelfs als de as niet goed uitgelijnd is.

Het verdedigen van kritieke roterende activa

🌾 Landbouwtechniek

Bescherming van tractorassen en lagers van maaidorsers tegen aangekoekte modder en waternevel die de primaire oliekeerringzone binnendringt.

⚡ Elektromotoren en pompen

Fungeert als goedkope verzekering aan de aandrijfzijde van industriële elektromotoren en functioneert als primaire motorWaterflinger-zegeltegen spoelvloeistof.

⚙️ Zware transportsystemen

Afdichten van duizenden rollagers in mijnbouw- en cementfabrieken tegen zeer schurend steenslag en silicastof.

Schaal- en splitsingsmogelijkheden

★┊ Oplossingen met oneindige diameter

Van een kleine as van 3 mm tot een kolossale tunnelaandrijfas van 2 meter, Xiamen Best Seal biedt een complete B2B-productievoetafdruk voorRubberen V--ringafdichtingen.

◌ Massagieten:Matrijzen met hoge-cavitatie voor grote OEM-runs van standaard VA/VS-maten in NBR, waardoor de stukkosten worden geoptimaliseerd.
◌ Onbeperkte diameterverbinding:Voor gigantische industriële installaties extruderen we V-Ring-profielen en gebruiken we vulkanisatielassen met hoge- hitte om massieve ringen te creëren die perfect presteren zonder gereedschapskosten.
◌ Aangepaste profielen:We ontwerpen routinematig aangepaste lippen om tegemoet te komen aan specifieke labyrintgroeven of onregelmatige behuizingsvlakken.

Rubber V-ring seal manufacturing injection molding

Anti-vervormingslogistiek

📦 Behoud van de flexibele lip

Omdat eenGeheel-rubberen V-ringafdichtingheeft geen metalen kern en zijn prestaties zijn sterk afhankelijk van de uitlopende, conische lip. Een onjuiste verpakking zal de afdichting permanent vervormen voordat deze ooit een as bereikt.

V-Ringdiameter	Beschermende verpakkingstechniek
Klein (3 mm - 50 mm)	Verzegeld in gecontroleerde-hoeveelheid UV-PE-zakken. Vacuüm verpakt, strak genoeg om verschuiven te voorkomen, maar los genoeg om vouwen van de lippen te voorkomen.
Middelgroot (50 mm - 200mm)	Plat gelaagd in gegolfde masterboxen met inzetstukken van hard schuim die elk niveau verdelen om compressiegewicht te elimineren.
Large/Giant (>200 mm)	Figuur 8 opgerold (indien geschikt) of volledig plat verzonden op aangepaste palletborden.

🚚 B2B-leveringsoplossingen

Standaard voorraadbestellingen:Snel-gevolgd via DHL/UPS wereldwijd (3-7 dagen) voor essentieel fabrieksonderhoud.
OEM-bulkcontracten:Uiterst kosten-efficiënte zeevracht (FOB Xiamen), gepland om aan de tijdlijnen van uw assemblagelijn te voldoen.
Testen en verificatie:Materiaalgegevensbladen (TGA) veilig bijgevoegd bij alle FKM-bestellingen.

Gecertificeerde productiebetrouwbaarheid

🛡️ Globale goedkeuringen:ISO 9001:2015, REACH, RoHS 2.0.

RoHS REACH V-Ring Industrial Standards

Getuigenissen uit de sector

★★★★★

"Het gebruik van Xiamen's standaard NBR VA-profiel V--ringen vóór onze primaire oliekeerringen op onze landbouwversnellingsbakken verlengde het revisie-interval door de initiële modderslurry volledig te blokkeren."

-- Hoofdontwerper, wereldwijde tractor-OEM

★★★★★

"Wij specificeren hun FKM VS-Ringen voor onze industriële wasmotoren. De elasticiteit van het rubber maakt een gemakkelijke rek-installatie direct over askoppelingsflenzen mogelijk, waardoor we uren aan montagetijd besparen."

-- Productiemanager, commerciële pompsystemen

V-Veelgestelde vragen over VRing-integratie

Vraag: Vervangt een V--ring een standaard oliekeerring?

Over het algemeen niet. AV-Ringafdichtingis een nul-drukafsluitafdichting. Het wordt gebruiktin combinatiemet een primaire roterende oliekeerring. De V--ring draait met de as mee en slingert zwaar vuil en water weg, zodat de cruciale oliekeerring eronder alleen maar olie hoeft vast te houden en geen modder moet bestrijden.

Vraag: Welke invloed heeft de snelheid (RPM) op de V-Ring?

Wrijving eigenlijkneemt afnaarmate de snelheid toeneemt. Boven een bepaalde omtreksnelheid (bijvoorbeeld ongeveer 8 m/s voor standaardprofielen) zorgen centrifugaalkrachten ervoor dat de rubberen afdichtingslip iets van het tegenvlak omhoog komt. Dit resulteert in vrijwel geen wrijving (werkt als een labyrintafdichting) terwijl het water nog steeds actief wordt afgebogen.
