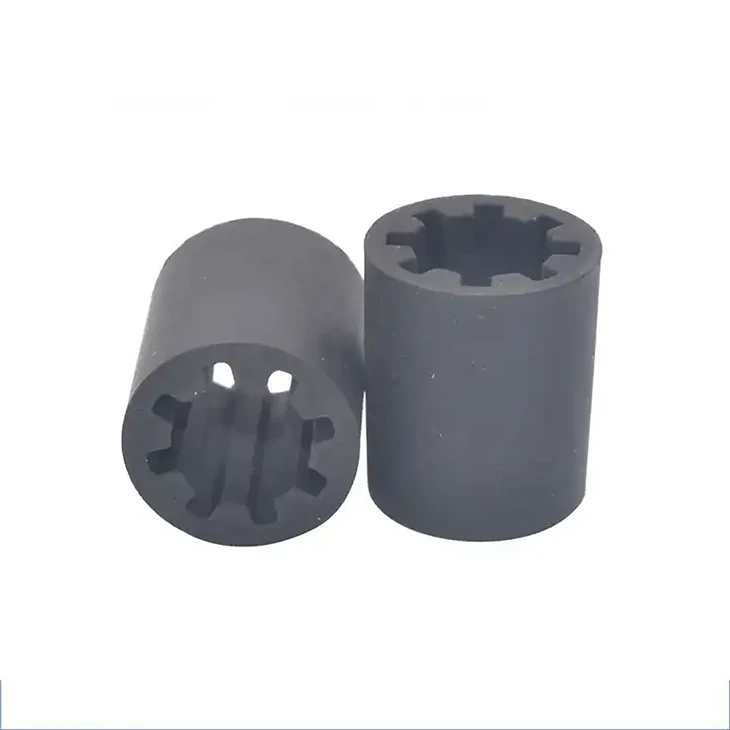

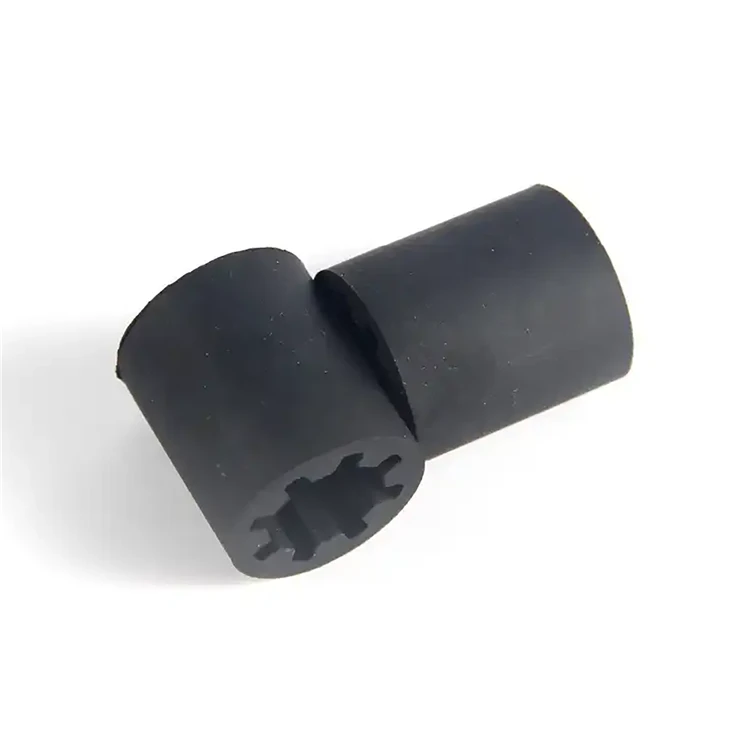

Op maat gemaakte rubberen bussen met spieën – nauwkeurig gegoten interne geometrieën
Bij geavanceerde mechanische assemblages is een standaard cilindrische bus met een eenvoudig rond gat vaak onvoldoende om koppel over te brengen of rotatieslip te voorkomen. Agegroefde rubberen busis een zeer gespecialiseerde, dik-wandige elastomere isolator, ontworpen met een complex intern profiel-zoals een ster-vormig, gespleten of taps toelopend gat. Wanneer ze over een bijpassende metalen as met spieën worden geschoven, grijpen de interne rubberen tanden perfect in het metalen tandwiel. Dankzij dit ontwerp kan de bus rotatiekoppel overbrengen en tegelijkertijd fungeren als een enorme schokdemper, waardoor torsietrillingen worden gedempt, kleine verkeerde uitlijningen van de as worden opgevangen en harde geluiden van metaal-op- metaal worden geëlimineerd. Het is de ultieme anti-trillingsoplossing voor stuurkolommen, flexibele aandrijfkoppelingen en zware- draaigewrichten.
Bij Best Seal zijn we een vooraanstaande B2B OEM-fabrikant, gespecialiseerd inextreme aanpassing van rubberen bussen. Opererend vanuit onzeISO- en TÜV-gecertificeerde faciliteitblinken wij uit waar andere fabrieken falen: precisiegieten van complexe interne geometrieën. Het maken van een perfect spiebaan- of ster-vormig binnengat vereist een vlekkeloze CNC-bewerking van de kernpennen van de matrijs en strikte controle over de krimpsnelheid van het rubber tijdens de vulkanisatie. We hebben -duurzame elastomeren op maat samengesteld, zoals hoog- polyurethaan (PU), olie- bestendig NBR en hoog- natuurrubber (NR) om ervoor te zorgen dat de interne spiebanen niet strippen of afschuiven onder zware belasting. Of u nu een 6-punts stergat, een ingewikkelde spline of een steil taps toelopende conische opening nodig heeft, wij ontwerpen het exacte profiel dat perfect past bij uw metalen hardware. Alle op maat gemaakte bussen zijn gevalideerd onder onzeStrikt AQL 0,25/0,40 kwaliteitsprotocol, volledigKwaliteit beheerd volgens IATF 16949-normen. De eerste-prototypes van artikelen met aangepaste interne profielen worden binnen slechts enkele minuten geleverd12-15 dagen.
OEM-aanpassing: engineering van de binnenboring
De binnendiameter (ID) van een bus bepaalt de mechanische functie ervan. Wij bieden onbeperkte aanpassingen aan de interne boring om uw specifieke montage-uitdagingen op te lossen:
⚙️ Gegroefde/ster-vormige gaten
Ontworpen om te passen op aandrijfassen met spieën. De interne rubberen tanden houden de as stevig vast, waardoor vrije-rotatie wordt voorkomen, terwijl de dik-wandige buitenbehuizing hevige torsieschokbelastingen kan absorberen tijdens het opstarten van de motor of het schakelen.
📐 Taps toelopende/conische openingen
Een taps toelopende binnenboring is ideaal voor pers-passingtoepassingen. Terwijl de bus over een bijpassende conische metalen pin wordt gedrukt, wordt het rubber geleidelijk samengedrukt, waardoor een zelf-centrerende, ultra-dichte wigafdichting ontstaat die alle mechanische speling elimineert.
⏹️ Vierkant-, zeskant- en spiebaanprofielen
We kunnen precieze vierkante gaten, zeshoekige gaten of enkele-spiegleuven in de bus gieten. Deze worden uitsluitend gebruikt voor anti-rotatiedoeleinden, zodat de bus in een specifieke richting vergrendeld blijft ten opzichte van de montagebout.
Elastomeertechniek voor toepassingen met hoog-koppel
Wanneer interne spiebanen koppel overbrengen, worden de rubberen tanden blootgesteld aan enorme schuifkrachten. Het selecteren van het juiste elastomeer met hoge-duurzaamheid is van cruciaal belang om te voorkomen dat de spieën loskomen:
| Materiaal keuze | Dynamisch prestatieprofiel | Beste applicatieomgeving |
|---|---|---|
| Polyurethaan (PU) | Maximale schuifsterkte.Uitstekende slijtvastheid en scheurweerstand. Gegoten PU kan extreem hard worden gemaakt (tot 95 Shore A- of Shore D-schaal), waardoor interne splines nooit kunnen strippen onder enorme torsie. | Koppelingen voor zware machines, stuurkolombussen voor de autosport, industriële robotica met hoge- belasting. |
| Natuurlijk rubber (NR) | Maximale levensduur bij vermoeidheid.Lagere hysteresis dan PU, wat betekent dat het miljoenen keren buigt zonder interne warmte te genereren. Splines zullen uiteindelijk sneller verslijten dan PU bij puur koppel, maar de algehele trillingsisolatie is superieur. | Chassiscomponenten voor auto's, trilschermbevestigingen, algemene ophangingstoepassingen. |
| NBR (Nitrilrubber) | Immuniteit voor olie en vetten.Matige scheursterkte gecombineerd met uitstekende weerstand tegen smeermiddelen op petroleum-basis. | Interne versnellingsbaksplines, hydraulische pompkoppelingen, elke omgeving met constante oliespatten. |
| EPDM | Weer- en UV-immuniteit.Uitstekend geschikt voor blootstelling buitenshuis, maar lagere scheursterkte vergeleken met NR of PU. Niet aanbevolen voor spiebanen met hoog-koppel. | Statische montageblokken voor buiten, taps toelopende HVAC-trillingsisolatoren, niet-olie-omgevingen. |
Precisiekern-Pinbewerking en IATF 16949
Het geheim van een perfect spiebaan- of stervormig-binnengat ligt in de stalen kernpen van de mal. We maken gebruik van 5--assige CNC-bewerkingen en elektrische ontladingsbewerking (EDM) om onberispelijke stalen kernpennen te maken die perfect het gewenste interne profiel weerspiegelen. We berekenen nauwgezet de specifieke krimpsnelheid van de gekozen elastomeerverbinding, waardoor we ervoor zorgen dat wanneer het hete rubber afkoelt, het spiebaangat krimpt tot de exacte tolerantie op micronniveau die nodig is om uw metalen as stevig vast te pakken. Alle op maat gegoten bussen zijn gevalideerd onder onzeStrikt AQL 0,25/0,40 kwaliteitsprotocol, volledigKwaliteit beheerd volgens IATF 16949-normenvoor de veiligheid van auto's.
Industriële en automobieltoepassingen
★┊ Aandrijftransmissie, stuursystemen en aangepaste machines
Onze sterk op maat gemaakte interne profielen lossen complexe uitdagingen op het gebied van mechanische integratie op:
- ◌ Stuurkolomkoppelingen:PU-bussen met spieën verbinden de stuurwielas met het stuurhuis, waardoor nauwkeurige rotatie-invoer wordt overgebracht en de harde feedback van gaten in het wegdek wordt geabsorbeerd.
- ◌ Flexibele aandrijfkoppelingen:Ster-vormige rubberen inzetstukken die tussen twee metalen kaken zijn geplaatst om kracht over te brengen in industriële pompen en compressoren, en fungeren als opofferingsonderdeel om dure metalen onderdelen te besparen.
- ◌ Torsiestangbevestigingen:Dik-wandige bussen met zeskantige of spiebaanprofielen die worden gebruikt om torsiestangophangingssystemen te verankeren in zware- vrachtwagens en gepantserde voertuigen.
- ◌ Trilvoeders:Op maat gemaakte taps toelopende-gatbussen die worden gebruikt als instelbare veer-bevestigingen om hoog-trillingen in industriële sorteermachines te isoleren.
Reverse-engineering van uw aangepaste profiel
Veel van onze OEM-klanten hebben vervangende spiebanen nodig voor oudere machines waarvan de originele CAD-bestanden niet meer bestaan. We bieden een naadloze reverse-engineering-service.
| OEM-service | Hoe wij het uitvoeren |
|---|---|
| Fysieke monsterreplicatie | Stuur ons de versleten-rubberen bus of de daadwerkelijke metalen as met spieën. We zullen 3D optische scanners met hoge-resolutie gebruiken om de exacte spline-geometrie (steek, diepte, hoek) in kaart te brengen en een perfect passende rubberen mal te ontwerpen. |
| Hardheidsafstemming (durometer) | Als uw huidige spiebussen te snel scheuren, kunnen we de exacte vorm repliceren, maar deze in een veel steviger materiaal gieten (zoals 90 Shore A polyurethaan) om de levensduur exponentieel te verlengen. |
| Rubberen-tot-metalen spieën | Voor de ultieme koppeloverbrenging kunnen we het rubber over een metalen huls met interne spieën gieten (waardoor een gebonden stil blok ontstaat). De metalen spie sluit perfect aan op de as, terwijl het buitenste rubberen lichaam de schok absorbeert. |
Naleving en kwaliteitsbeheer
Beste afdichting OEM-fabrieksverklaring:1. Wij zijn een ISO- en TUV-gecertificeerde fabriek.2. Wij zijn al meer dan 20 jaar gespecialiseerd in de rubberindustrie.3. Al onze producten kunnen voldoen aan RoHS, REACH en UL.4. Kwaliteit beheerd volgens IATF 16949 Automotive Standards.5. Strenge AQL 0,25/0,40-normen voor maatnauwkeurigheid.
Veelgestelde vragen over rubberen bussen met spieën
❓ Zullen de interne rubberen spieën strippen of scheuren bij zwaar koppel?
Indien vervaardigd met standaard zacht rubber (zoals 50 Shore A EPDM), zullen ze waarschijnlijk afbreken onder zware rotatiebelasting. Daarom raden wij ten zeerste aan om polyurethaan met een hoge- durometer (80-95 Shore A) of specifiek versterkt natuurlijk rubber te specificeren voor toepassingen met spieën. PU heeft een enorme scheursterkte en gedraagt zich bijna als een stijf plastic, waardoor de spieën intact blijven en toch kritische trillingsdemping wordt geboden.
❓ Waarom is gereedschap duurder voor een spiebaan dan voor een rond gat?
Een mal voor een standaard rond gat maakt gebruik van een eenvoudige, gladde stalen pin in het midden van de malholte. Om een interne spiebaan te maken, moeten we een complexe, tandwiel-vormige stalen kernpen CNC-bewerken en bedraden-EDM. Bovendien vereist het extraheren van een uitgehard rubberen onderdeel uit een spiebaan een zorgvuldige techniek voor het losmaken van de mal om te voorkomen dat de verse rubberen tanden scheuren tijdens het uit de mal halen.
❓ Kunt u een bus maken met een taps toelopende buitendiameter (OD) en een spiebaanbinnendiameter (ID)?
Absoluut. Dit is een algemene vereiste voor pers-aandrijfnaven. We kunnen elke combinatie van externe geometrie (taps, geflensd, gegroefd) met elke interne geometrie (spline, ster-vormig, zeskant) vormen binnen hetzelfde op maat gemaakte gereedschap.
